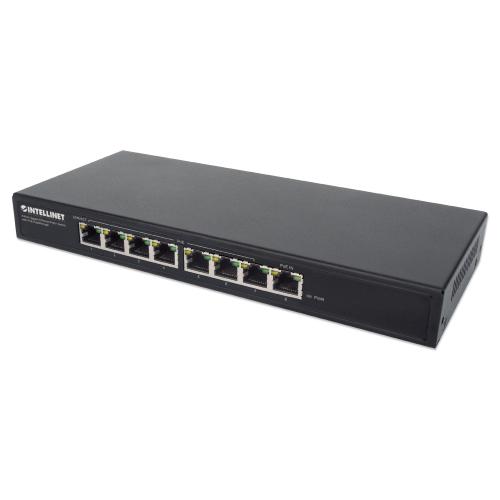

INTELLINET Switch PoE+ Gigabit Ethernet a 8 porte con passthrough PoE

Descrizione

• Supporta fino a 90 W di alimentazione in ingresso da un iniettore o interruttore PoE


• Fornisce alimentazione e dati fino a sette dispositivi di rete PoE


• Raddoppia la distanza di connessione tra la sorgente PoE e il dispositivo da 100 m a 200 m


• Budget di alimentazione PoE di 85 W con ingresso di alimentazione di 90 W tramite connessione IEEE 802.3bt


• Budget di alimentazione PoE di 20 W tramite connessione IEEE 802.3at e 10 W tramite connessione IEEE 802.3af


• Alimentato solo tramite PoE


• Consente di ridurre i costi di installazione trasmettendo dati e alimentazione su cavi di rete esistenti


• Compatibile IEEE 802.3at/af RJ45 PoE/PoE+ sulle porte di uscita


• Potenza di uscita fino a 30 watt per porta


• Punto di messa a terra per proteggere l apparecchiatura da sovratensioni elettriche esterne


• Supporta periferiche PoE compatibili IEEE 802.3at e IEEE 802.3af (access point wireless, telefoni VoIP, IP Camera)


• Supporta rilevamento IEEE 802.3at/af e corto circuito, protezione contro sovraccarico e alto voltaggio


• Rilevamento automatico della velocità delle porte 10/100/1000 Mbps


• Switch fabric da 16 Gbps


• La tecnologia di risparmio energetico permette di disattivare le porte inutilizzate e regolare i livelli di potenza a seconda della lunghezza del cavo


• Tutte le porte RJ45 supportano Auto-MDIX (auto uplink)


• Supporta 2k voci di indirizzi MAC con autoapprendimento e invecchiamento automatico


• Architettura Store and forward switching


• Supporta IEEE 802.3x per controllo di flusso su full duplex e backpressure su half duplex


• LED per alimentazione, connessione/attività e PoE


• Design senza ventola ideale per un funzionamento silenzioso



Standards

• IEEE 802.3i (10Base-T Ethernet)


• IEEE 802.3u (100Base-TX Fast Ethernet)


• IEEE 802.3ab (Twisted-pair Gigabit Ethernet)


• IEEE 802.3af (Power over Ethernet 802.3at Tipo 1)


• IEEE 802.3at (Power over Ethernet 802.3at Tipo 2)


• IEEE 802.3bt (Ultra PoE Power over Ethernet)


• IEEE 802.3az (Energy Efficient Ethernet [EEE])


• IEEE 802.3x (controllo del flusso per la modalità full-duplex)



Informazioni generali

• Supporto multimediale:



- 10Base-T Cat5e UTP/STP RJ45, 8 pin

- 100Base-TX Cat5e UTP/STP RJ45, 8 pin

- 1000Base-T Cat5e UTP/STP RJ45, 8 pin

• Filtro di pacchetti/velocità di inoltro:



- 1,488,000 pps (1,000 Mbps)

- 148,800 pps (100 Mbps)

- 14,880 pps (10 Mbps)

• Tabella degli indirizzi MAC: 2.000 inserimenti


• Velocità in Backplane : 16 Gbps


• Architettura switch: store and forward


• Certificazioni: FCC Classe B, CE, RoHS



LED

• PoE


• Alimentazione


• Attività/connessione



Pinout porta di ingresso RJ45:

- Pin 1: DC (-)

- Pin 2: DC (-)

- Pin 3: DC (+)

- Pin 4: DC (+)

- Pin 5: DC (+)

- Pin 6: DC (+)

- Pin 7: DC (-)

- Pin 8: DC (-)



Pinout porta di uscita RJ45:

- Pin 1: DC (-)

- Pin 2: DC (-)

- Pin 3: DC (+)

- Pin 6: DC (+)



Alimentazione

• Tramite porta PD (porta 8)



- Ingresso: conforme a IEEE802.3af/at/bt

- Budget PoE: 85 watt (massimo)

- Ingresso: 48 - 57 V DC; fino a 90 watt

- Uscita: 44-57 V CC; fino a 30 watt per porta



Informazioni fisiche

• Custodia in metallo


• Dimensioni: 104 x 240 x 29 mm


• Peso: 660 g


• Temperatura di funzionamento: 0 - 40 °C


• Temperatura di stoccaggio: -20 - 70 °C


• Umidità di funzionamento: 10 - 90% di umidità relativa, senza condensa


• Umidità di immagazzinamento: 5 - 95% di umidità relativa, senza condensa



Contenuto della confezione

• Switch PoE+ Gigabit Ethernet a 8 porte con passthrough PoE


• Istruzioni
