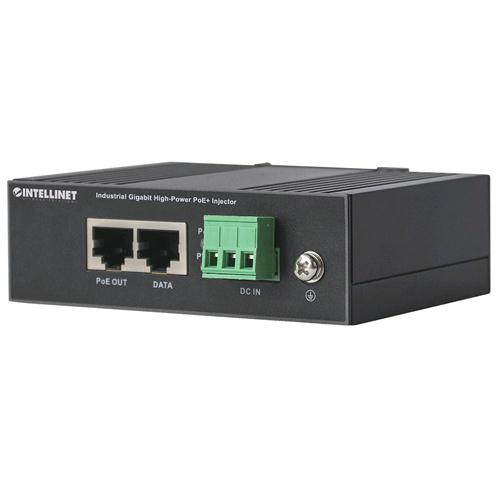

INTELLINET Iniettore Industriale per Guida DIN Gigabit High-Power PoE+ 30W

Descrizione

• Completamente compatibile IEEE802.3af, IEEE802.3at


• Fino a 30 W di potenza su due coppie


• Rilevamento automatico di qualsiasi dispositivo IEEE802.3af o IEEE802.3at (PD)


• Supporta applicazioni 10/100/1000Base-T


• Indicatori LED per ingresso potenza e uscita PoE


• Supporta distanza fino a 100 m


• Ingresso DC 45 - 56 V


• Installazione su guida DIN opzionale


• Alloggiamento compatto in metallo IP30


• Livello di protezione ESD di 6 kV


• Livello di protezione contro le sovratensioni della porta DCIN di 8/20 s, DM/CM 3 kA


• Livello di protezione contro le sovratensioni della porta RJ45 10/700 s, DM/CM 6 kV


• Ampia gamma di temperatura d esercizio: -40 - 75°C



Standard

• IEEE 802.3af (Power over Ethernet)


• IEEE 802.3at (High-Power PoE+ Power over Ethernet)


• IEEE 802.3 (10Base-T Ethernet)


• IEEE 802.3ab (Gigabit Ethernet)


• IEEE 802.3u (100Base-TX Fast Ethernet)



Caratteristiche

• Media supportati:



- 100Base-TX UTP/STP RJ45, 8 pin

- 1000Base-T UTP/STP RJ45, 8 pin

• Porte:



- Una porta RJ45 1000 Mbps di ingresso

- Una porta RJ45 1000 Mbps di uscita per dati e potenza

- Un ingresso DC (terminal block)

• Compatibile con:



- Tutti i dispositivi PoE conformi IEEE 802.3at- e IEEE 802.3af

• Prodotti INTELLINET NETWORK SOLUTIONS supportati:



- Wireless 300N Access Points (524735, 524711, 525251)

- Splitter PoE+ IEEE 802.3at (560443)

- Network Cameras (550932 NBCC30-IR, 550963 NFC30-IR, 550949 NFC30, 550987 NFD30, 551021 NFC31, 551045 NFC31-IR, 551229 NFD130-IR, 551236 NFD130-IRV)



Certificazioni

• FCC Class A Part 15B


• CE


• EMI



EN 55022

EN 61000-3-2

EN 61000-3-3

• EMS



EN 61000-4-2 (ESD)

EN 61000-4-3 (RS)

EN 61000-4-4 (EFT)

EN 61000-4-5 (Surge)

EN 61000-4-6 (CS)

EN 61000-4-8 (PFMF)

• IEC



60068-2-32 (Free fall)

60068-2-27 (Shock)

60068-2-6 (Vibration)



Assegnazione dei pin di alimentazione

• 3/6(+), 1/2(-)


• MODE A power delivery (fornisce alimentazione come end-span)



LED

• PoE, Alimentazione



Alimentazione

• Ingresso voltaggio DC: 45 – 56 V


• DC 42 – 54 V (in base alla potenza in ingresso)



Informazioni ambientali

• Alloggiamento in metallo IP30


• Dimensioni: 78 (L) x 32 (P) x 103 (A) [mm]


• Peso: 295 g


• Temperatura d esercizio: -40 – 75°C


• Umidità d esercizio: 5 – 95% RH, senza condensa


• Temperatura di stoccaggio: -40 – 85°C



Contenuto della confezione

• Iniettore Industriale Gigabit High-Power PoE+


• Manuale d istruzione
