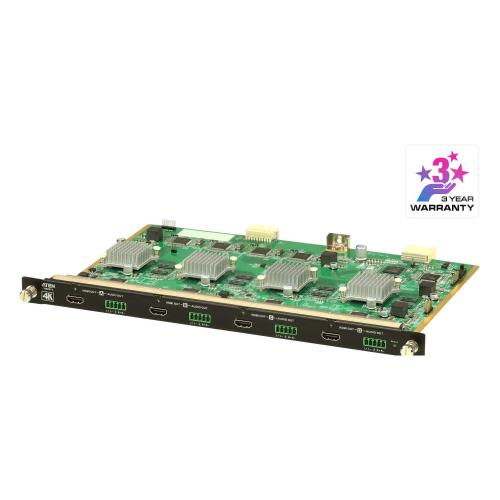

ATEN Scheda uscita 4K HDMI a 4 porte con scaler VM8814

Descripción

IDATA VM-8814 è una scheda uscita 4K HDMI che funziona con uno switch matrix modulare ATEN per offrire una modo semplice per indirizzare 4 sorgenti HDMI verso 4 schermi. Oltre all interfaccia HDMI che trasporta i segnali A/V digitali, è dotata di 4 porte uscita audio stereo che consentono l estrazione dell audio HDMI.

Tenendo a mente la necessità di cambiare rapidamente i video e adattare la risoluzione nelle applicazioni parete video, questa scheda supporta Seamless Switch™ e EDID Expert™ che rendono possibile il cambio del video in tempo reale, oltre a contenere uno scaler 4K integrato che gestisce le diverse risoluzioni dei video. Le schede ingresso/uscita VM di ATEN supportano l installazione hot-swap che offre agli integratori di sistema la massima flessibilità ed efficienza per la manutenzione. Le schede ingresso/uscita VM di ATEN insieme agli switch matrix modulari di ATEN offrono soluzioni ideali per soddisfare perfettamente le richieste delle applicazioni video importanti.



Caratteristiche

• Compatibile con VM1600 / VM3200, può essere combinato a schede I/O modulari di qualsiasi tipo per una flessibilità ottimale


• Qualità video superiore – risoluzioni HDTV di 480p, 720p, 1080i, and 1080p (1920 x 1080); VGA, SVGA, SXGA, UXGA, WUXGA (1920x1200), e 4K2K a 60 Hz (4:2:0)


• Audio attivo, può essere estratto l audio HDMI


• Scaler 4K dispone di una funzione di scalatura video per convertire le risoluzioni in ingresso per ottenere risoluzioni di visualizzazione ottimali


• Seamless Switch™ dispone di commutazione rapida (vicina a zero secondi), trasmissioni video continue, passaggio in tempo reale e trasmissioni stabili dei segnali*


• Parete video consente di creare una parete video personalizzata mediante un interfaccia grafica web intuitiva*


• EDID Expert seleziona le impostazioni EDID ottimali per un accensione senza problemi e qualità elevata della visualizzazione


• HDMI (3D, Deep Color); compatibile HDCP 2.2


• Tester qualità audio esamina la qualità del cavo HDMI


• FrameSync evita la presenza di immagini poco nitide sincronizzando la frequenza fotocamera di uscita dello scaler con la frequenza fotogramma del segnale in ingresso


• Supporto Consumer Electronics Control (CEC)



*Nota:

1. Quando è abilitato Seamless Switch™, i formati 3D, Deep Color o interlacciata (ad esempio 1080i) non saranno supportati. Per usare questi formati, assicurarsi che Seamless Switch™ sia disabilitato.

2. I video potrebbero non essere visualizzati nell intervallo quando è abilitato Seamless Switch™ o Parate video, in questo caso regolare le impostazioni di visualizzazione del dispositivo.



Specifiche tecniche

• Uscita video:



- Interfaccia 4 x HDMI di tipo A femmina (nero)

- Impedenza 100

- Distanza max. fino a 15 m

• Video



- Frequenza max. dati 10,2 Gbps (3,4 Gbps per linea)

- Clock di pixel max. 340 MHz

- Conformità: HDMI (3D, Deep Color, 4K); Compatibile HDCP 2.2; CEC (Consumer Electronics Control)

- Risoluzione max.: 4096x2160/3840x2160 a 60 Hz (4:2:0); 4096x2160/3840x2160 a 30 Hz (4:4:4)

• Uscita Audio:



- 4 x Connettore vite prigioniera, 5 poli; tipo di segnale audio: stereo, bilanciato/non bilanciato.

• Caratteristiche ambientali



- Temperatura di esercizio: 0 - 40°C

- Temperatura di conservazione: -20 - 60°C

- Umidità: 0 - 80% di umidità relativa, senza condensa

• Proprietà fisiche



- Struttura: Metallo

- Dimensioni (L x P x A): 35.20 x 23.80 x 2.33 cm



Contenuto della confezione

• 1x scheda uscita 4K HDMI


• 4x blocchi terminale


• 4x HDMI LockPro


• 1x istruzioni per l utente
