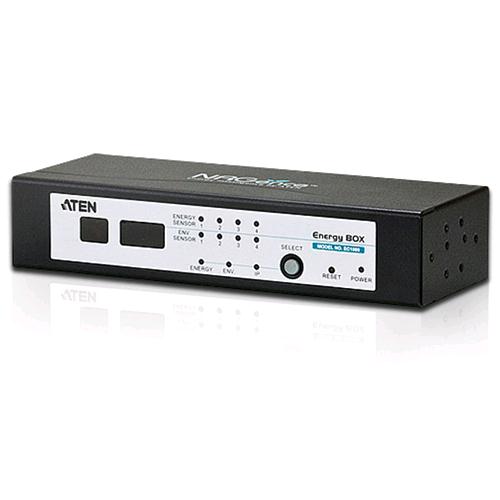

ATEN Energy Box con Monitoraggio Potenza in Tempo Reale, EC1000

Description

L’Energy Box EC1000 è l’ultima evoluzione di NRGence™, le soluzioni energetiche intelligenti di ATEN. È una soluzione intelligente ed economica per monitorare le PDU Energy e garantire una gestione sicura ed efficace del risparmio energetico. Dispone di quattro porte Energy Sensor a cui collegare i moduli PDU Energy e quattro porte per sensori ambientali esterni per monitorare le condizioni ambientali. Ciascun sensore ambientale è in grado di fornire misurazioni su temperatura, umidità e pressione differenziale da diverse aree della sala server, offrendo così una vasta gamma di monitoraggio e protezione.

I-CASE EC-1000 consente di monitorare i dati ambientali e dell’alimentazione e di visualizzarli sul rack o in remoto, per una visualizzazione e manutenzione più semplici. L’Energy Box è un’unità standalone con monitoraggio Over IP controllata da interfaccia web o software ATEN eco Sensors. Offre in tempo reale stato, log di sistema, soglie di allarme e notifiche degli eventi. L’EC1000 registra le condizioni ambientali e di alimentazione in base a soglie minime/massime personalizzabili per corrente elettrica, temperatura, umidità e pressione differenziale.

Il monitoraggio remoto offre accesso sicuro con cifratura SSL a 128 bit e politiche di account personalizzabili per la gestione degli utenti. L’autenticazione remota supporta RADIUS e ulteriori interfacce gestionali come per esempio HTTP, HTTPS, e SNMP v1 & v2 & v3 (lettura, scrittura, trap). È possibile monitorare la notifica degli eventi via Syslog/SMTP/trap SNMP e allarmi acustici per avvisi in tempo reale locali e remoti.

Quando viene utilizzata insieme alle PDU Energy di ATEN e al software gestionale eco Sensors, l’EC1000 consente di aggiungere comodamente funzionalità gestionali per rendere la sala server più ecologica in maniera rapida ed economica.



Funzionamento

• Design salva spazio per il montaggio in rack 1U con montaggio sia anteriore sia posteriore


• 4 porte RJ-45 Energy Sensor per monitorare la corrente di quattro PDU Energy (da 0 a 32A per porta)


• 4 porte RJ-11 per sensori ambientali per monitorare temperatura, umidità e pressione differenziale*


• Amperaggio massimo monitorabile 32A da 100V a 240V (Energy Box)


• I LED a 3 cifre e 7 segmenti sul pannello anteriore mostrano informazioni su sensore, corrente e indirizzo IP


• Monitoraggio soglie per:



1 corrente

2 temperatura*

3 umidità*

4 pressione differenziale*

• Avvisi superamento soglia tramite:



1. Locale: allarme acustico e indicatori LED

2. Remoto: SMTP/trap SNMP/Syslog



Gestione

• Gli indicatori LED del pannello anteriore forniscono all’Energy Box informazioni su corrente, temperatura*, umidità*, pressione differenziale* e indirizzo IP


• Monitoraggio e gestione remota in tempo reale di corrente, temperatura*, umidità* e pressione differenziale*


• Gestione tramite il software di gestione energetica eco Sensors o software SNMP Manager di terze parti


• Supporta l’assegnazione di nomi per le singole PDU Energy


• Registrazione eventi: log da 128 righe


• Supporto syslog


• Firmware aggiornabile



Accesso remoto

• Gestione remota via TCP/IP e una porta Ethernet da 10/100Mbps incorporata


• Gestione tramite interfaccia browser incorporata


• Interfacce di rete: TCP/IP, UDP, HTTP, HTTPS, SSL, SMTP, DHCP, NTP, DNS, 10Base-T/100Base-TX, rilevamento automatico, Ping


• Supporto SNMP Manager V1, V2 e V3



Sicurezza

• Robuste funzioni di sicurezza quali protezione con password e tecnologie di cifratura avanzate: SSL a 128 bit


• Autorizzazione e autenticazione RADIUS



* Richiede sensori esterni



Specifiche tecniche

• Collegamenti energia PDU (Power Distribution Unit): 4


• Seleziona porta: pulsante


• Connettori:



- Porta sensore energia: 4 x RJ-45 femmina

- Porte sensore ambiente: 4 x RJ-11 femmina

- Alimentazione: 1 x Connettore CC

- Porte LAN: 1 x RJ-45 femmina

• Interruttori:



- Ripristino: 1 x Pulsante semi-incassato

- Selezione: 1 x Pulsante di selezione

• LED



- Stato PDU  4 (arancione)

- Stato sensore ambiente 4 (verde)

- Selezionato  1 cifra 7 segmenti (arancione)

- Alimentazione  1 (blu)

- Collegamento  1 (arancio/verde)

1 (verde)

• Gamma di monitoraggio: 



- 100-240 V, 50/60 Hz, 0 A a 32 A (per porta)

- Risoluzione Display LED: 0,1 A

- Precisione: ±0.1 A a 0 - 1 A, ±1% >1 A

• Consumo: 5,3 V CC



Caratteristiche ambientali

• Temperatura di esercizio 0-50°C


• Temperatura di conservazione -20-60°C


• Umidità: 0 - 80% di umidità relativa, senza condensa



Dimensioni

• Larghezza: 20.00 cm


• Profondità: 7.59 cm


• Altezza: 4.40 cm


• Peso: 0.59 kg



Certificazioni

• CE


• RoHS


• RAEE



Contenuto della confezione

• 1 Energy Box EC1000


• 1 Alimentatore 0AD8-8605-24EG


• 1 Kit di montaggio


• 4 Cavi RJ-45


• 1 CD ROM (manuale, software eco Sensors)


• 1 Guida per l’utente
