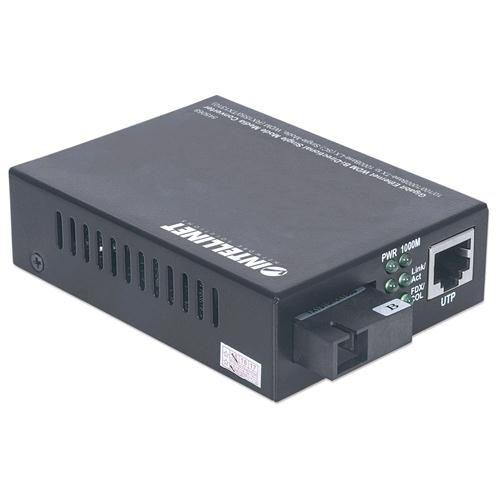

INTELLINET Media converter Gigabit Ethernet WDM Bidirezionale Single Mode RX1550/TX1310

Description

• Porta in fibra di tipo SC a doppia lunghezza d onda monomodale per collegare distanze superiori a 20 km


• Deve essere usato con Media converter Gigabit Ethernet WDM bidirezionale Single Mode, modello 545075


• Velocità di trasferimento dati: 10/100/1000 Mbps


• La tecnologia WDM (Wavelength Division Multiplexing) utilizza un solo collegamento in fibra ottica per la trasmissione dei dati su lunghezze d onda distinte per la trasmissione e la ricezione


• Lunghezze d onda: ricezione (RX), 1550 nm; trasmissione (TX), 1310 nm


• Una porta RJ45 10/100/1000 Base-TX, distanza massima di 100m


• Porta RJ45 con supporto auto MDI/MDI-X


• LED di stato per monitorare il passaggio dei dati


• Funziona singolarmente come convertitore o può essere usato unitamente allo chassis media converter a 14 slot, modello 507356


• Alimentatore esterno, 5V DC



Standards

• IEEE 802.3 (Twisted Pair Ethernet)


• IEEE 802.3ab (Twisted Pair Gigabit Ethernet)


• IEEE 802.3u (Twisted Pair / Fiber Optic Fast Ethernet)


• IEEE 802.3z (Fibra ottica Gigabit)



Informazioni generali

• Supporta:



- 1000Base-T Cat5 o superiore UTP/STP RJ45, EIA/TIA 568

- 1000Base-LX single-mode 8.3/125 µm o 8.7/125 µm o 8/125 µm o 10/125 µm

• Connessioni:



- Porta RJ45 10/100/1000Base-TX

- Porta Fibra SC 1000Base-LX

• Distanze:



- 20 km (cavo in fibra)

- 100 m (cavo RJ45)

• Lunghezze d onda:



- Ricevitore (RX): 1550 nm

- Trasmettitore (TX): 1310 nm

• Corrente in uscita: -8 – -3 dBm


• Sensibilità RX: -22 dBm


• Perdita del segnale: 0,2 dB/km


• MTBF > 100,000 ore


• Certificazioni: FCC Classe A, CE



LED

• Alimentazione


• Connessione/attività


• Full Duplex / Collisione


• Indicatore di collegamento a velocità 1000 Mbps per la porta RJ45


• Indicatore di collegamento per la porta fibra ottica



Alimentazione

• Alimentatore esterno: 12V DC, 1.2A


• Consumo di corrente: 5 watt (massimo)



Caratteristiche fisiche

• Chassis in metallo


• Dimensioni: 105 (L) x 69 (W) x 25 (H) mm


• Peso: 180 g


• Temperatura d esercizio: 0 – 50°C


• Umidità d esercizio: 10 – 80% RH, senza condensa


• Temperatura di stoccaggio: -20 – 70°C



Contenuto della confezione

• Media converter Gigabit Ethernet WDM bidirezionale Single Mode


• Alimentatore esterno


• Istruzioni
