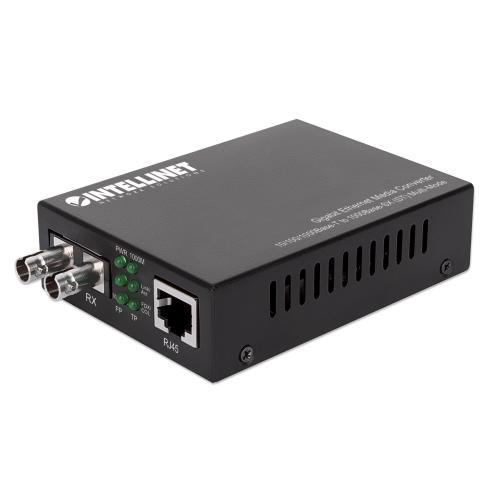

INTELLINET Media Converter Gigabit Ethernet Fibra ST Multimodale

Description

• Una porta RJ45 10/100/1000 supporta distanza massima di 100 m

• Una porta multimodale ST in fibra 1000Base-SX supporta una distanza massima di 550 m

• Supporta modalità full-duplex e half-duplex con autonegoziazione

• Funzione Link Fault Pass Through (LFP) per semplificare la manutenzione della rete

• Supporta gestione della larghezza di banda Qos (Quality of Service)

• Conforme alla codifica VLAN IEEE 802.1Q

• Architettura di commutazione cut-through e store-and-forward

• Lunghezza d onda: 850 nm

• Supporta jumbo frame fino a 9.2 kBytes

• LED di stato per alimentazione e Link/TX su entrambe le porte

• Alimentatore esterno da 5V DC

• Funziona singolarmente come converter o può essere usato unitamente a chassis media converter a 14 slot, modello 507356


Standard

• IEEE 802.3 (10Base-T Ethernet)

• IEEE 802.3u (100Base-TX Fast Ethernet)

• IEEE 802.3z (1000BASE-X Gigabit Ethernet)

• IEEE 802.3ab (Twisted-pair Gigabit Ethernet)

• IEEE 802.1d (Protocollo Spanning Tree)

• IEEE 802.1q (Tagging VLAN)

• IEEE 802.1p (Prioritizzazione del traffico)


Informazioni Generali

• Supporta:


- 10/100/1000Base-TX Cat5e o superiore UTP/STP RJ45

- 1000Base-SX multimodale 50/125 µm & 62.5/125 µm

• Connettori:


- Una porta RJ45

- Una porta duplex ST in fibra

• Distanze:


- 220 m / 720 piedi (cavo in fibra 62,5/125 µm)

- 550 m / 1.800 piedi (cavo in fibra 50/125 µm)

- 100 m (cavo RJ45)

• Lunghezza d onda: 850 nm

• Min. Potenza TX: -9 dBm

• Max. Potenza TX: -3 dBm

• Certificazioni: FCC Classe B, CE, RoHS


Descrizione del DIP switch:

• 1


- ON: LFP abilitato

- OFF: LFP disabilitato

• 2


- ON: nessuna funzione

- OFF: nessuna funzione

• 3


- ON: limita la porta RJ45 a 10 Mbps

- OFF: imposta RJ45 su Negoziazione automatica 10/100/1000 Mbps

• 4


- ON: nessuna funzione

- OFF: nessuna funzione



LED

• Alimentazione

• Connessione/Attività per porta RJ45

• Connessione/Attività per porta in fibra

• Indicatore di velocità di collegamento a 1000 Mbps per la porta RJ45

• Indicatore di velocità di collegamento a 100 Mbps per la porta RJ45

• LED di ingresso segnale ottico


Alimentazione

• Alimentatore esterno, 5V DC, 1 A


Informazioni generali

• Custodia in metallo

• Dimensioni: 94 x 70 x 26 mm (3.7 x 2.76 x 1.02 in.)

• Peso: 300 g (10.58 oz.)

• Temperatura d esercizio: da -10 a 55°C (14 - 131°F)

• Temperatura di stoccaggio: da -40 a 70°C (-40 - 158°F)

• Umidità operativa: 5 - 90%

• Umidità di stoccaggio: 5 - 90% RH, senza condensa


Contenuto della confezione

• Gigabit Ethernet Media Converter

• Alimentatore esterno

• Istruzioni
