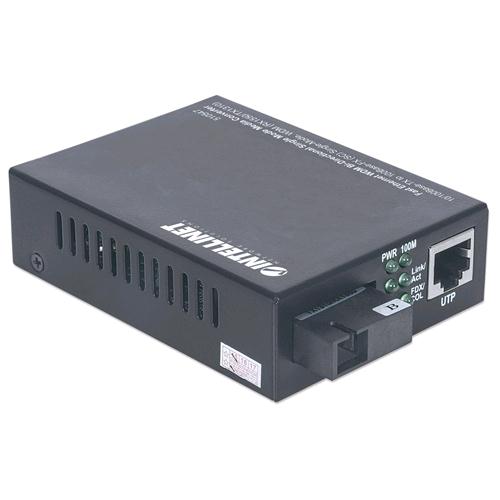

INTELLINET Convertitore per Supporti WDM RX1550/TX1310 Fast Ethernet Fibra

Description

• Porta fibra di tipo SC a doppia lunghezza d onda monomodale collega distanze superiori a 20 km


• Deve essere usato con convertitore Fast Ethernet WDM bidirezionale monomodale, modello 510530


• Velocità di trasferimento dati: 100 Mbps


• La tecnologia WDM (Wavelength Division Multiplexing) utilizza un solo collegamento in fibra ottica per la trasmissione dei dati su lunghezze d onda per la trasmissione e la ricezione distinte


• Lunghezze d onda: ricezione (RX), 1550 nm; trasmissione (TX), 1310 nm


• Porta RJ-45 10/100Base-TX: distanza massima 100 m (Cat5e e superiori)


• Porta RJ-45 con supporto Auto MDI/MDI-X


• Porta SC fibra ottica 100Base-FX monomodale


• LED di stato per un semplice monitoraggio dello stato dei dispositivi


• Funziona singolarmente come converter o può essere usato unitamente a chassis media converter a 14 slot, modello 507356


• Alimentatore esterno 12V DC, 1.2A



Standard

• IEEE 802.3 (Ethernet a doppini intrecciati)


• IEEE 802.3u (Fast Ethernet in fibra ottica/a doppini intrecciati)



Informazioni generali

• Unità supportate:



- 10/100Base-TX Cat5e o superiore UTP/STP RJ45

- 100Base-FX fibra monomodale 9/125 micron

• Connettori:



- Porta RJ45, 10/100Base-TX

- Porta fibra ottica SC, 100Base-FX

• Distanze:



- 20 km (cavo in fibra ottica da 9/125 µm)

- 100 m (cavo RJ-45)

• Lunghezze d onda:



- Ricevitore (RX): 1550 nm

- Trasmettitore (TX): 1310 nm

• Corrente in uscita: -15 – -3 dBm


• Sensibilità RX: -32 dBm


• Perdita del segnale: 0,2 dB/km


• MTBF > 100,000 ore



LED

• Alimentazione


• Collegamento/Attività


• Full Duplex/Collision


• Indicatore di velocità 100 Mbps per la porta RJ45


• Indicatore di collegamento per porta fibra ottica SC



Alimentazione

• Alimentatore esterno: 12V DC, 1,2 A


• Consumo: 5 Watt (massimo)



Caratteristiche ambientali

• Struttura in metallo


• Peso: 180 g


• Temperature di lavoro: 0 – 50°C


• Umidità: 10 – 80% RH, non condensante


• Temperature di stoccaggio: -20 -70°C



Dimensioni

• Larghezza: 105 mm


• Profondità: 69 mm


• Altezza: 25 mm



Certificazioni

• FCC classe A


• Marchio CE



Contenuto della confezione

• Convertitore per supporti WDM Fast Ethernet Bidirezionale


• Alimentatore esterno


• Manuale dell utente
