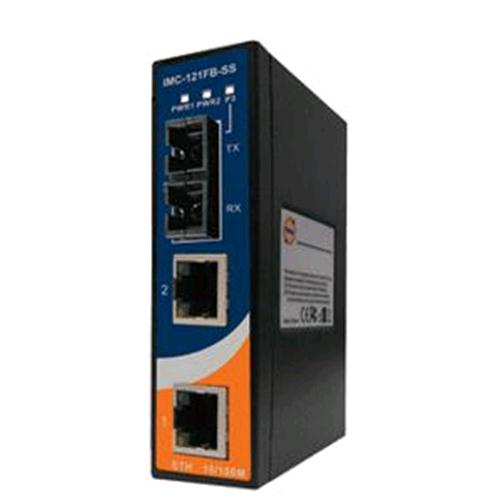

INTELLINET Convertitore Industriale Fast Ethernet a fibra ottica su guida DIN

Description

Media Converter Industriale che permette di effettuare la conversione tra 10/100Base-T(X) e 100Base-F(X). E caratterizzato da un robusto alloggiamento IP30 e supporta un ampio intervallo di temperatura che va dai -40 fino a 70°C, rispondendo alle esigenze dei più svariati ambienti operativi (IMC-121FB-MM-SC).



Caratteristiche

• Due porte RJ45 con supporto Auto MDI/MDI-X e auto-negotiation


• Una porta per fibra SC duplex multimodale 100Base-FX


• Alloggiamento IP30


• Velocità di trasferimento dati: 100 Mbps


• Distanza supportata dalla fibra: fino a 2 km (cavo 62.5/125 o 50/125 µm)


• Led di indicazione accensione e connessione/attività


• Montaggio su staffa DIN o a muro


• Morsettiera per fornire un ingresso di alimentazione con protezione per inversione di polarità e sovraccarico



Standards

• IEEE 802.3 (10Base-T Ethernet)


• IEEE 802.3u (100Base-T Fast Ethernet / 100Base-FX Fibra ottica)



Informazioni generali

• Standard



- IEEE802.3 per 10Base-T

- IEEE802.3u per 100Base-TX e 100Base-FX

• Connettori:



- 2 porte RJ45, 100Base-TX 10/100Base-TX

- Porta per fibra SC duplex, 100Base-FX

• Distanze:



- 2 km (cavo in fibra ottica 62.5/125 o 50/125 µm)

- 100 m (cavo RJ45)

• Lunghezza d onda: 1310 nm



LED

• Verde per indicare accensione


• Verde per indicare la connessione/attività; giallo per Duplex/Collisione



Alimentazione

• Ingresso alimentazione ridondante: Doppio ingresso alimentazione 12-48VDC sul morsetto 4 pin


• Consumo: 4.5 Watt (tipico)


• Protezione contro l inversione di polarità e contro sovraccarico



Informazioni fisiche

• Alloggiamento: protezione IP30


• Dimensioni (LxPxA): 26.1 x 70 x 95 mm


• Peso: 0.21 kg


• Temperatura d esercizio: -40 – 70°C


• Umidità operativa: 5 – 95% RH, senza condensa


• Temperatura di stoccaggio: -40 – 85°C



Omologazioni

• EMI:



FCC Part 15, CISPR (EN55022) class A,

• EMC:



EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11

• Sicurezza: EN60950-1


• Shock: IEC60068-2-27


• Free fall: IEC60068-2-32


• Vibrazioni: IEC60068-2-6 



Contenuto della confezione

• Convertitore industriale Fast Ethernet


• Software CD


• Guida all installazione rapida
