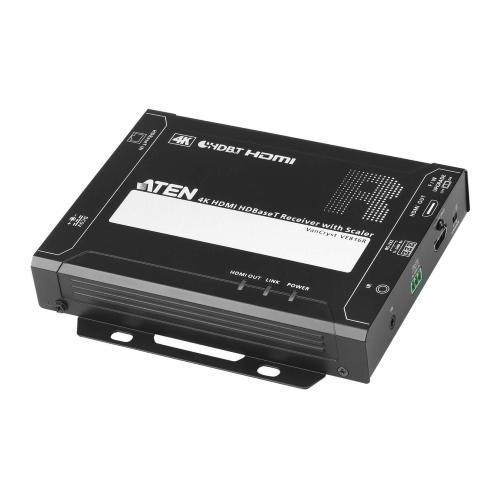

ATEN Ricevitore HDBaseT 4K HDMI con scaler VE816R

Descripción

Questo ricevitore è progettato per funzionare con diversi switch matrix HDBaseT di ATEN per estendere i segnali 4K HDMI fino a 100 m mediante un singolo cavo Cat 5e/6/6a e, allo stesso tempo, scalare i video di diverse risoluzioni per una visualizzazione ottimale. Grazie al supporto per il canale RS-232 bidirezionale e il pass-through del segnale IR, IDATA VE-816R offre agli utenti un modo per controllare da remoto i dispositivi compatibili. Quando utilizzato con un matrix HDBaseT dispone delle tecnologie Frame Sync e Tester qualità audio per garantire video fluidi e un processo di test intuitivo del cavo.

Quando utilizzato con switch matrix HDMI HDBaseT-Lite o switch matrix modulari con schede di uscita HDBaseT, supporta l integrazione di pareti video e la funzione Seamless Switch, offrendo agli utenti eccellenti esperienze A/V.



Caratteristiche

• Ricevitore HDBaseT 4K HDMI con scaler


• Estende i segnali HDMI, RS-232 e IR fino a 100 m mediante un singolo cavo Cat 5e/6/6a


• Compatibile HDCP 2.2


• Qualità video superiore:



- 4K fino a 100 m

- 1080p fino a 150 m

• Modalità lunga distanza HDBaseT, attivata dai comandi RS-232, la Modalità lunga distanza estende i segnali fino a 150 m, 1080p, mediante un singolo cavo Cat 5e/6


• Scaler, scala i video di diverse risoluzioni alla relativa uscita ottimale per la visualizzazione ed evitare schermate nere*


• Parete video, dispone di profili parete video che consentono di personalizzare i layout dello schermo mediante un interfaccia grafica web intuitiva**


• Seamless Switch™, consente una commutazione rapida (vicina a zero secondi), trasmissioni video continue, passaggio in tempo reale e trasmissioni stabili dei segnali**


• HDBaseT Anti-blocco, resiste alle interferenze del segnale durante la trasmissione di video con qualità elevata mediante la tecnologia HDBaseT


• Canale RS-232 bi-direzionale, consente il controllo mediante terminali seriali o dispositivi seriali, ad esempio schermi touch e scanner di codice a barre


• Canale IR bi-direzionale, la trasmissione IR viene elaborata in una direzione alla volta***


• Tester qualità cavo, esamina la qualità della categoria del cavo mediante il rilevamento del livello di segnale dagli switch matrix HDBaseT al VE816R.


• FrameSync, evita la presenza di immagini poco nitide sincronizzando la frequenza fotocamera di uscita dello scaler con la frequenza fotogramma del segnale in ingresso


• Aggiornamento firmware remoto


• Protezione ESD 8 KV/15 KV integrata


• Plug-and-play


• Montabile su rack



• Note:



* I video potrebbero non essere visualizzati nell intervallo quando è abilitato Seamless Switch™ o Parate video, in questo caso regolare le impostazioni di visualizzazione del dispositivo.

** Le funzionalità Seamless Switch™ e parete video sono disponibili quando il ricevitore è utilizzato con matrix HDBaseT di ATEN. Per ulteriori informazioni, vedere l elenco compatibilità di seguito

*** Supporta la frequenza completa di segnali IR da 30 KHz a 56 KHz.



Specifiche tecniche

• Uscita video:



- Interfacce: 1 x HDMI di tipo A femmina (nero)

- Impedenze: 100 Ohm

- Distanza max.: fino a 10 m

• Video:



- Frequenza max. dati: 10,2 Gbps (3,40 Gbps per lane)

- Clock di pixel max.: 340 MHz

- Conformità: HDMI (3D, 4K, Deep Color), Compatibile HDCP, Compatibile HDBaseT

- Risoluzione/distanza max.: Fino a 4K a 70 m (Cat 5e/6) / 100 m (Cat 6a/6); 1080p a 100 m (Cat 5e/6/6a)

- *4K supportato: 4096 x 2160 / 3840 x 2160 a 60 Hz (4:2:0) e 4096 x 2160 / 3840 x 2160 a 30 Hz (4:4:4)

• Connettori:



- Unità a Unità: 1 x RJ-45 femmina

- Alimentazione: 1 x Connettore CC (argento)

• Controllo:



- Canale IR: 1 x Connettore mini stereo femmina (nero)

- Canale RS-232: 1 x Blocco terminali, 3 poli (verde)

• Interruttori:



- Aggiornamento firmware: 1 x Supporto scorrevole

• Consumo:



- DC5V:9.09W:28BTU

• Informazioni ambientali:



- Temperatura di esercizio: 0 - 40°C

- Temperatura di conservazione: -20 - 60°C

- Umidità: 0 - 80% di umidità relativa, senza condensa

• Proprietà fisiche:



- Struttura: Metallo

- Peso: 0.67 kg

- Dimensioni (L x L x A) con staffa: 16.80 x 14.69 x 3.00 cm

- Dimensioni (L x L x A) senza staffa: 16.60 x 12.49 x 2.90 cm



Contenuto della confezione

• 1x ricevitore HDBaseT 4K HDMI con Scaler VE816R


• 1x trasmettitore IR


• 1x ricevitore IR


• 1x terminal block


• 1x adattatore di alimentazione


• 1x istruzioni per l utente
